Разводка труб водоснабжения своими руками

Автор: Денис Андриевский

Всех людей, кто строит дом, или купил старое жилье, интересует вопрос, возможна ли разводка труб водоснабжения своими руками. Чтобы конкретно ВЫ нашли ответ, давайте подробнее раскроем тему, а выводы сделаете уже после прочтения.

Итак, что вы узнаете из статьи:

  • Краткое описание схем разводки
  • Преимущества каждой из систем разводки
  • Элементы водопровода

Разводка труб водоснабжения делается по двум схемам:

  • тройниковой или последовательной, когда проводится две магистрали труб, горячей и холодной, а затем от них подводятся трубы к каждому прибору.
  • Коллекторной – это когда от коллектора к каждому прибору подходит своя отдельная труба.

Тройниковая схема разводки труб водоснабжения.

Установка коллектора для воды своими рукамиТройниковая схема разводки труб является дешевле и менее трудозатратней, чем коллекторная. Для ее реализации требуется меньше труб. Это иногда является основным из факторов при выборе схемы водопровода. И, несмотря на главный недостаток – потеря давления в каждом из сантехнических приборов, при их одновременном включении, она пользуется большей популярностью, чем коллекторная. На каждую ветку нужно установить отдельный кран, чтобы осуществлять ремонт отдельного прибора, не отключая всю систему от воды.

Коллекторная схема разводки труб водоснабжения .

Коллекторная схема разводки водопровода позволяет равномерно распределить давление в системе при помощи специального прибора — коллектора. Кроме того, все подключения находятся в одном месте, и вы не будете лазить под раковину, чтобы перекрыть воду для замены смесителя. Некоторые модели коллекторов могут иметь регулировочные вентили, что позволяет регулировать давление на каждый из приборов в отдельности.

Установка коллектора для воды своими руками

Разводка труб водоснабжения проходит в несколько этапов. Давайте их рассмотрим на примере коллекторной системы разводки:

  • Установка крана или вентиля на стояк холодной и горячей воды. Это нужно сделать обязательно, чтобы иметь возможность перекрыть воду для проведения ремонта водопровода.
  • Установка фильтра грубой очистки воды. Такой фильтр очищает воду от грубых примесей и не делает ее полностью пригодной для питья.
  • Установка водяных счетчиков на горячую и холодную воду.
  • Установка фильтра тонкой очистки – по желанию.
  • Установка редуктора давления – в квартире скорей всего не нужно, а вот в частном доме пригодится. Редуктор позволяет снизить давление, если оно слишком велико для ваших сантехнических приборов. Настроенный на максимально допустимое давление, он будет сбрасывать лишнею воду в канализацию при избыточном давлении.
  • Установка коллектора. Коллектор может иметь от двух до четырех выходов. Можно скрутить несколько коллекторов, для получения нужного количества выходов. Под любые трубы можно подобрать коллектор, даже под пластиковые. Установка коллектора позволит перекрывать каждый прибор по отдельности, когда к другим подвод воды останется, а так же регулировать напор на каждом выходе.

Как видите, разводка труб водоснабжения своими руками вполне возможна без привлечения специалистов, если конечно у вас есть время, или объем работ маленький. Комментарии по поводу изложенного можно оставить ниже.

Если вам что то не понятно — задайте вопрос на странице: задать вопрос по ремонту

Коллектор водоснабжения: виды, монтаж

November 8, 2016

Коллектор водоснабжения нужен для того, чтобы повысить комфорт использования воды. При выполнении разводки с помощью одной трубы при открывании нескольких кранов напор может ослабнуть. Вследствие этого человек, принимающий душ, может ошпариться, если кто-то включит воду на кухне. Устранить данную проблему можно с помощью распределительного коллектора, однако важно знать, как его выбрать.

Установка коллектора для воды своими руками

Коллектор водоснабжения – устройство, которое разделяет воду сразу на несколько потоков. Принцип функционирования остается таким же, как и у обычного тройника. Один поток приходит в трубу, а выходят из неё сразу два. Диаметр входного отверстия должен быть больше диаметра выходного в среднем на 20-40%. Поэтому при открытии сразу нескольких кранов не отмечается снижения потока и давления воды.

Коллектор водоснабжения может разделить один поток на несколько маленьких, при этом давление при увеличенном потреблении останется стабильным, разделение потоков осуществляется в трубе большего диаметра по сравнению с традиционной схемой. Чем более внушительным окажется диаметр трубы, тем больше воды будет проходить через неё за определенное время.

Почему стоит выбрать гребенку

Установка коллектора для воды своими руками

Как показывает практика, коллекторная схема системы водоснабжения является более комфортной при эксплуатации, если проводить сравнение с традиционной схемой, которая имеет тройники и стыки. Однако стоимость материалов для обустройства превосходит данный параметр в 8-10 раз. Именно поэтому данная схема не применяется, если на прокладку водопровода ограничен бюджет.

Основные виды распределительных коллекторов

Установка коллектора для воды своими руками

Коллектор водоснабжения может классифицироваться по материалу в основе. В процессе производства могут использоваться:

  • латунь;
  • сшитый полиэтилен;
  • полипропилен;
  • нержавеющая сталь.

Разновидности по технологии монтажа

Установка коллектора для воды своими руками

Можно подразделить коллекторы еще и по способу крепления труб. Если резьба внутренняя или внешняя, то крепление является резьбовым. Фиксация может осуществляться с помощью евроконуса или посредством компрессионных фитингов для металлопластиковых и пластиковых труб. Для пластиковых труб еще используются фитинги под пайку, помимо прочего, крепление может быть комбинированным. В последнем случае на отверстиях более внушительного диаметра располагается резьба, тогда как на малом диаметре находится компрессионный фитинг, он еще иногда заменяется евроконусом.

Разновидности коллекторов по количеству отводов

Установка коллектора для воды своими руками

Коллектор холодного водоснабжения, как и горячего, может подразделяться по числу отводов. Их количество может быть равно пределу от 2 до 6. Изделия имеют два крепления, которые соответствуют диаметру подающей трубы и предназначаются для стыковки. С их помощью осуществляется соединение нескольких блоков в один коллектор без использования дополнительных переходников.

Иногда случается и так, что одного блока вполне достаточно, а вот в качестве альтернативного решения используются специальные пробки для заглушки. Коллекторы могут применяться для отключения некоторых потребителей, при этом остальные не затрагиваются. Это пригодно в тех случаях, когда следует отремонтировать или заменить сантехнику, восстановить поврежденный участок или прочистить канализацию, а также определенную зону трубопровода.

Разновидности коллекторов по производителям

Установка коллектора для воды своими руками

Рассматривая виды гребенок, потребитель иногда обращает внимание на коллектор Far, приобрести который можно по стоимости в пределах от 1000 до 2400 руб. В первом случае речь идет о регулирующем коллекторе с двумя отводами. Диапазон рабочей температуры может изменяться в пределах от +5 до +100 °С. Рабочее давление равно 10 бар, расстояние между отводами эквивалентно 45 мм.

Если вам необходим коллектор с тремя отводами, то вы можете предпочесть модель, заплатить за которую придется 1500 руб. Диапазон рабочей температуры и рабочее давление остаются такими же, как и расстояние между отводами. Коллектор Far может иметь и 4 отвода, при этом за модель придется заплатить 2050 руб. Остальные характеристики остаются прежними. Самая дорогая модель коллектора от данного производителя — (ВР-НР) 1″-1/2″ имеет 4 отвода и стоит 2309 руб.

В продаже можно встретить еще и коллекторы Rehau. Они обходятся несколько дороже. Например, модель с двумя отводами для систем радиаторного отопления стоит 5500 руб. Если отводов будет три, модель обойдется несколько дешевле. Стоимость в этом случае составляет 5300 руб. Состоит устройство из распределительных труб, диаметр которых равен одному дюйму. Используемое уплотнение является плоским, а подключение возможно с двух сторон. Прямые кронштейны имеют звукоизолирующие свойства и изготавливаются из оцинкованного металла. Коллекторы «Рехау» для водоснабжения предполагают наличие присоединительных ниппелей для зажимного соединения. Вся конструкция изготавливается из латуни.

Проведение монтажа

Установка коллектора для воды своими руками

Монтаж коллектора водоснабжения осуществляется в определенном месте, которое будет зависеть от назначения устройства. Наиболее часто данный элемент схемы предназначается для организации многоконтурного теплоснабжения. Помимо этого, гребенка может являться обязательной составляющей для теплого водяного пола. Перед началом установки необходимо выполнить расчет гребенки, главной задачей при этом является равномерное распределение давления по контуру.

Если система имеет сложную схему магистралей, то расчет следует выполнять с помощью специальных программ. Для обустройства системы с количеством контуров в пределах пяти можно использовать принцип равных сечений: N0 = N1 + N2 + N3 + N4. В этой формуле N0 обозначается диаметр коллектора, тогда как все остальные значения это сечения его отводящих патрубков. Данная система расчёта используется при изготовлении гребенки своими руками. Важно добиться того, чтобы размеры выходного и входного коллекторов совпадали. Стандартное устройство коллектора не имеет требований к форме. Она может иметь круглое или квадратное сечение.

Главный принцип установки заключается в следующем: для того чтобы улучшить циркуляцию, необходимо установить насосы для каждого контура, распределительная гребенка при этом не должна обеспечивать синхронизацию работы насосов. Распределительный коллектор для водоснабжения может стать частью системы, которая предусматривает наличие котельной. Если узел располагается в ней, то использование защитного короба необязательно. В качестве исключения выступает установка гребенки для отопления в системе теплого пола, элементы которого выполнены из полипропилена. Для того чтобы регулировать объем теплоносителя, следует на выходных и входных патрубках установить регулировочную арматуру, это могут быть балансировочный расходомер и впускные клапаны.

Коллекторы системы водоснабжения должны устанавливаться после планирования монтажа, при этом мастеру необходимо предусмотреть наличие группы безопасности на распределительном узле. В зависимости от конкретных параметров системы отопления, общие рекомендации могут дополняться и изменяться. Помимо данных правил, профессионалы советуют учитывать разницу в длине контуров при расчете коллектора отопления. Важно составить схему таким образом, чтобы протяженность контуров была примерно одинаковой. Для того чтобы уменьшить расход энергоносителя, можно установить смесительный узел устройства гребенки, что снизит затраты на отопление.

Как выбрать подходящий коллектор

Перед тем как приобрести коллектор, необходимо определить, каково будет число потребителей горячей и холодной воды. Сюда следует отнести унитазы, краны, посудомоечные машины, стиральную технику и другие устройства. Мастеру следует определить тип водопроводных труб, от чего будет зависеть выбор устройства и дополнительных фитингов. Если вы приобретете гребенку с установленными вентилями, то она проявит себя довольно хорошо при монтаже, ведь каждый вентиль не придется монтировать отдельно.

Заключение

Если число потребителей не совпадает с количеством отводов, то можно приобрести несколько гребенок, составив из них единое целое. Для того чтобы осуществить подключение к подающей трубе из сшитого полиэтилена или полипропилена, следует купить коллектор из данных металлов. Они стоят дешевле металлических, проще в монтаже и не уступают в надежности. Полипропиленовую гребенку предстоит соединить пайкой, тогда как полиэтиленовую – с использованием компрессионных фитингов.

Установка коллектора для воды своими руками

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Установка коллектора для воды своими руками

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Установка коллектора для воды своими руками

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Установка коллектора для воды своими руками

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Установка коллектора для воды своими руками

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Установка коллектора для воды своими руками

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Коллекторная разводка труб: когда сложное лучше простого

В типичной городской квартире мы привыкли видеть простую и незатейливую схему подключения сантехнических приборов: от стояков идет пара вентилей с фильтрами или без, а от них трубы тройниками разводятся на бачок унитаза и смесители.

Однако иногда может быть применен и другой тип разводки — коллекторный. Давайте разберемся, что это такое и какая от него великая польза.

Установка коллектора для воды своими руками

Домашний коллектор на водоснабжении может быть и таким. Чем-то напоминает кабину истребителя, не так ли?

Почувствуйте разницу

Вначале дадим четкие и ясные определения основных видов разводки.

  • Тройниковая (последовательная ) схема. Все сантехнические приборы подключаются к одной трубе через тройники. При этом ничто не мешает перед каждым из них поставить отсекающие именно его вентиля.

Установка коллектора для воды своими руками

Традиционная последовательная разводка выглядит так

  • Коллекторная. Запорная арматура сконцентрирована на вводе в квартиру, дом либо в любом другом месте.
    Ключевое отличие — все вентиля стоят рядом и от них к каждому прибору, будь то унитаз, смеситель или радиатор, идет независимая труба или пара труб.

Установка коллектора для воды своими руками

А это ее антагонист

  • Смешанная. Микс обоих вариантов. Скажем, на удаленные в разных направлениях умывальник и душ стоит коллектор и независимые трубопроводы, а на стоящие вблизи стояка унитаз, биде и стиральную машинку — общий тройник.

Обратите внимание: коллекторная разводка применяется не только для водопровода или отопления в масштабах отдельной квартиры.

Вся канализация квартала или микрорайона тоже сливает стоки в коллектор.

Хотя в пределах квартала канализационные системы могут быть и последовательными: строители при прокладке труб под землей стараются экономить в пределах разумного.

Бонусы и издержки

Недостатки

Начнем с оборотной стороны медали. Чем плоха коллекторная разводка? Почему мы не видим ее в каждой квартире?

Секрет, в общем-то, прост: она требует больше материалов и работы. Если душ и умывальник стоят рядом — при последовательной схеме для их подключения потребуется пять метров труб, а при коллекторной — восемь. Сами гребенки (запорная арматура на несколько потребителей, смонтированная вместе для удобства установки) тоже стоят недешево.

Кроме того, если замена труб водоснабжения не сопровождается глобальным ремонтом в квартире — между двумя трубами, идущими по стене, и, скажем, шестью есть большая разница.

Установка коллектора для воды своими руками

На водопровод ушло много труб, которые теперь предстоит спрятать под отделкой

Совет: коллекторная разводка чаще применяется все же именно при Большом Ремонте, когда трубы укладываются в стяжку или прячутся под декоративные короба на стенах.

Как мы увидим из дальнейшего, здесь коллекторная схема будет очень кстати.

Достоинства

И вот мы наконец-то добрались до квинтэссенции статьи: до того, сколько полезностей и выгод может принести коллектор в системе отопления или водоснабжения.

  • Все сантехнические приборы можно отключить и включить из единого центра. «Ну и что?» — пожмет плечами житель городской квартиры, в которой расстояние от стояка до дальнего смесителя не превышает двух метров.
    Друг мой, кроме привычной вам планировки существуют еще мини-гостиницы, гостевые комнаты,офисы и прочая, и прочая. Представьте себе, что вы увидели лужу, выползающую из-под двери гостей. А сами они вместе с ключами от этой двери в отъезде. Ы?
  • Возможна легкая и удобная регулировка проходимости труб для каждого прибора в отдельности. Можно прижать дроссель на батарее, которой не нужно теплой весной греть так сильно: затепло-то мы все чаще платим по счетчику!
    Можно ограничить расход воды в умывальнике, которым пользуются склонные к шалостям дети. Зачем нам лужи на полу и лишняя вылитая вода, за которую опять-таки платим?

Установка коллектора для воды своими руками

Централизованный Пульт Управления — это удобно

  • В случае водопровода при правильной коллекторной разводке устраняется «эффект узкого места»: когда кто-то из домашних смыл за собой в туалете, вас в душе не ошпарит кипятком .
  • Наконец, главное из достоинств. Где чаще всего текут трубы? Правильно, на соединениях. Любой опытный сантехник подтвердит: современные материалы дают течь в середине трубы только после изощренного и долгого надругательства вроде многократной разморозки или поездок по трубе на тракторе. Гусеничном.
    Так вот, коллекторная разводка позволяет проложить от коллектора до любого прибора прямую трубу без соединений. А потом ее спрятать под стяжку или гипсокартон, не боясь за последствия.

Установка коллектора для воды своими руками

Металлополимерную трубу без соединений можно спокойно топить в стяжку

Реализация

Тонкостей здесь немного, но они таки есть.

Трубы до отопительных приборов будут разной длины. Это аксиома.

Даже современные трубы из гладких пластиков имеют определенное гидравлическое сопротивление, прямо пропорциональное длине трубы. Никто не отменял и теплопотери в трубопроводе.

Раз так, то для того, чтобы выровнять температуру радиаторов, нам понадобится регулировка (балансировка) системы отопления. Поэтому забудем про обычные вентиля и поставим на каждый отопительный прибор по паре дросселей.

По паре — чтобы можно было не только замедлить циркуляцию, но и полностью отсечь отопительный прибор. Комбинация из дросселя и шарового вентиля — тоже вариант.

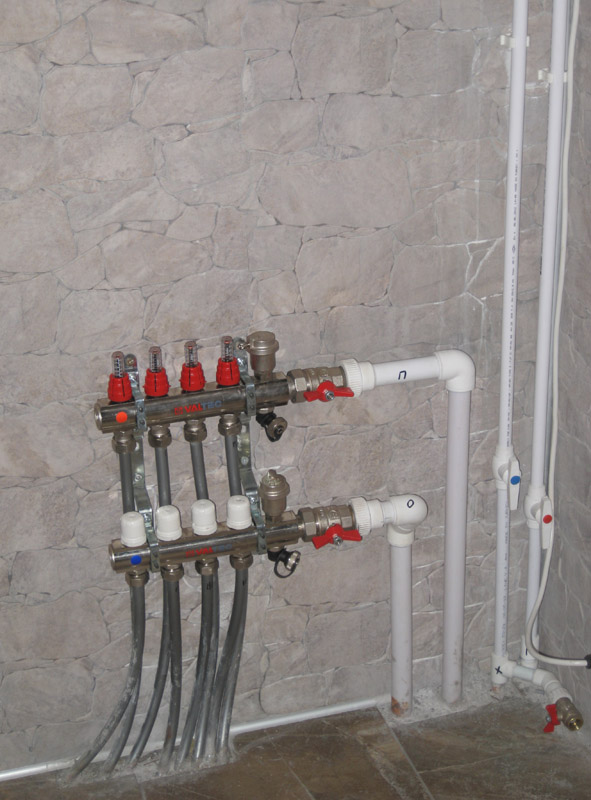

Установка коллектора для воды своими руками

Для отопления только дроссели. Однако на второй нитке отопления вентиля или дроссели здесь не поставили

Водоснабжение

Чтобы избежать пресловутого кипятка в душе, когда открыт другой кран или набирается бачок, нужно определенное соотношение диаметров трубы. Если разводка до умывальника, душа и бачка сделана полудюймовой трубой, то ввод до коллектора или участок от стояка должен быть на шаг толще .

Вдвое больший диаметр тут ни к чему: проходимость трубы пропорциональна квадрату ее диаметра. Если он стал больше на четверть — проходимость увеличилась в полтора с лишним раза.

Фильтр лучше поставить общий, до коллектора. Гидродинамика и проходимость тут не причем — так проще обслуживать водопровод. Разумеется, понадобится диаметр не меньший, чем у ввода. Фильтр тоже может стать узким местом.

Установка коллектора для воды своими руками

Общие фильтры между вентилями и счетчиками. А вот с диаметром ввода промахнулись. Впрочем, в маленькой квартире с двумя умывальниками все равно узким местом станет корпус смесителя, а не ввод, так что простим

Наконец: в случае полиэтилена или полипропилена на сварных фитингах для пластиковых труб правильно выполненные соединения по прочности и надежности не уступают сплошной трубе. Их можно спокойно укладывать в стяжку.

Совет: не забудьте только про тепловое расширение. Для горячей воды и отопления лучше предпочесть трубы из армированный полипропилен.

Заключение

Как видите, сложностей тут немного, а выгоды велики. Не забудьте и про то, что при коллекторной разводке вы экономите на тройниках, которые в случае металлопластика куда дороже нескольких дополнительных погонных метров трубы. Однако решать, разумеется, вам. Удачи в ремонте!
